Először is, a szállítószalag működési elve

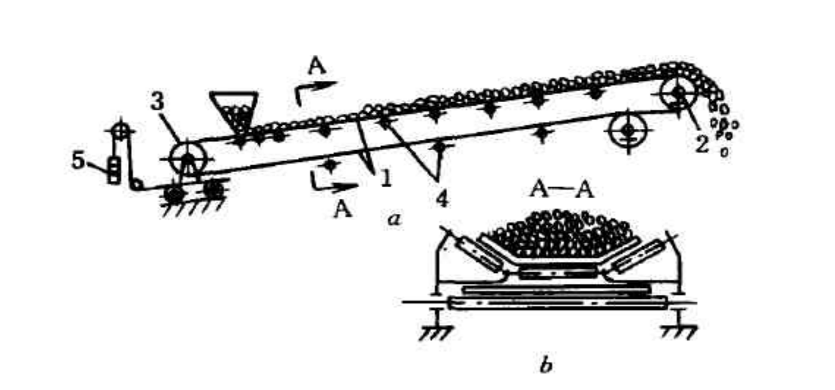

Amint az alábbi ábrán látható, a szállítószalag főként több részből áll, mint például a szíj, az erőátviteli görgő, a feszítőszerkezet, a görgőkeret és az erőátviteli eszköz
Miután a szalagot mindkét végén áttekercselik a görgőkön, a két végét a szalagcsipesszel vagy vulkanizálási módszerrel összekapcsolják, hogy zárt hurkú szerkezetet kapjanak. A szalagot a felső és az alsó görgők hordozzák, a szalagot pedig egy feszítőszerkezet húzza meg, amely bizonyos feszességgel rendelkezik. Amikor a meghajtó dobot motor hajtja és forog, a hajtódob és a szalag közötti súrlódás segítségével a szíj folyamatosan fut, így a szalagra terhelt terhelés lekerül a 2 kirakódobról.
Másodszor, a szállítószalag átviteli elve és jellemzői
(1) A szállítószalag vonóerejét az erőátviteli dob és a heveder közötti súrlódás közvetíti, ezért a szíjat feszítőszerkezettel kell megfeszíteni, hogy a hevedernek bizonyos kezdeti feszültsége legyen a dobszállítószalag elválasztásánál.
(2) A szalag a rakományterheléssel együtt fut a görgőn. A szalag egyben vonószerkezet és hordozógép is
Nincs relatív mozgás a terhelés és a szíj között, ami megszünteti a súrlódási ellenállást az öv és a terhelés között működés közben. Mivel a görgő gördülőcsapággyal van felszerelve, gördülési súrlódás van a szíj és a görgő között, így a menetellenállás jelentősen csökken, ezáltal csökken az energiafogyasztás és nő a szállítási távolság. A hevederes szállítószalag vontatási átviteli kapacitását a szíj feszültsége, a szíj tekercselési szöge az erőátviteli tárcsán, valamint a szíj és az erőátviteli tárcsa közötti súrlódási tényező határozza meg. Annak biztosítása érdekében, hogy a szállítószalag heveder ne csússzon el az erőátviteli dobon, és normálisan működjön, megfelelő intézkedéseket kell tenni a gyártási gyakorlat különböző helyzetei szerint. A vontatás javítása a következő módokon történhet:
(1) Növelje a feszítőerőt (kezdeti feszültség). A hevederes szállítószalag működése során a szalagot meg kell nyújtani, ami a tapadás csökkenését eredményezi, így a helyzetnek megfelelően a szalagot megfelelően meg kell húzni feszítőberendezés segítségével a heveder növelésére.
feszültség a tapadás javítása érdekében. (2) Növelje a súrlódási együtthatót. A konkrét intézkedések a következők: védje meg az erőátviteli dobon lévő fa bélést vagy gumit és egyéb béléseket, hogy növelje a súrlódási együtthatót, a másik oldalon pedig kevesebb vizet és szenet kell termelniük, hogy megakadályozzák a súrlódási együttható csökkenését. (3) Növelje a tekercselési szöget. A rossz munkakörülmények és a hevederes szállítószalag által igényelt nagy vonóerő miatt a bekerítési szög növelésére többnyire kettős görgős átvitelt alkalmaznak.
