Xin AnengkellékekHordozható üresjárati görgőolyan megoldások, amelyek a hevederes szállítószalagok terhelt oldalát támogatják, miközben csökkentik a szalag megereszkedését, a menetellenállást és a szükségtelen kopást. A stabil forgásra, a megbízható tömítésre és a szabályozott sugárirányú kifutásra összpontosító kialakításukkal ezek a görgők támogatják az ömlesztett anyagok megterhelését igénylő alkalmazásokat, és normál munkakörülmények között akár 30 000 órás üzemidőre is tervezték.
A szállító görgő a szállítószalagos rendszer egyik alapvető eleme, mivel folyamatosan megtámasztja mind a szállítószalagot, mind a szállított anyagot. A megfelelően kiválasztott futógörgők segítenek megőrizni a heveder alakját, elosztják a terhelést, csökkentik a súrlódást és elősegítik a stabil szállítást. Ez az útmutató elmagyarázza, hogyan működnek a szállító feszítőgörgők, hogyan működnek a fő összetevőik, a teljesítménytényezők, a rendelkezésre álló konfigurációk, a kiválasztási szempontok és a karbantartási gyakorlatok. Azt is megvizsgálja, hogy a görgő pontosságát, a csapágyakat, a tömítést, az anyagminőséget és a szállítószalag működési feltételeit miért kell figyelembe venni az üresjárat szállítójának kiválasztásakor.
Tartalomjegyzék
- Mi az a hordozó görgő?
- Hogyan működik a hordozó görgő?
- Mik a kulcsfontosságú összetevők?
- Milyen előnyökkel jár?
- Milyen típusú hordható üresjáratok állnak rendelkezésre?
- Hogyan válasszuk ki a megfelelő görgőt?
- Mely technikai tényezők befolyásolják a teljesítményt?
- Hogyan lehet meghosszabbítani a futószalag élettartamát?
- Gyakran Ismételt Kérdések
- Következtetés

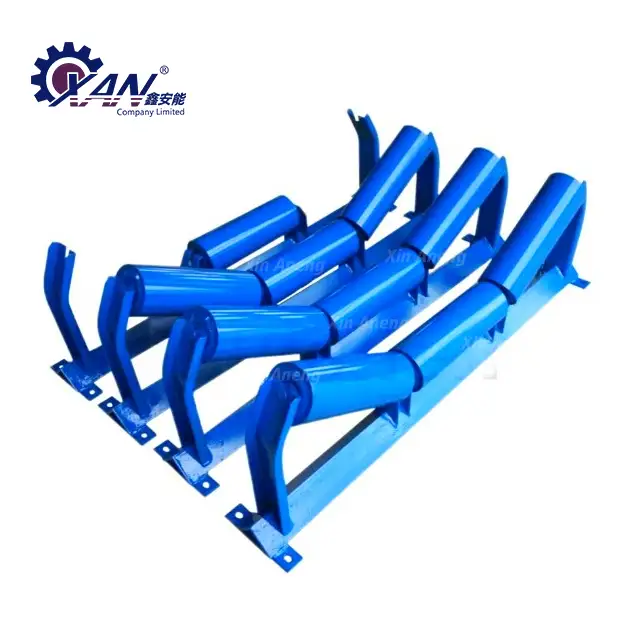

Mi az a hordozó görgő?
A szállító feszítőgörgő egy forgó szállítószalag alkatrész, amelyet a szállítószalag szállítóoldala alá szereltek be. Elsődleges feladata a szalag és a ráhelyezett ömlesztett anyag megtámasztása, miközben a szalag halad a szállítási útvonalon.
A hajtóerőt biztosító szállítószalag hajtótárcsától eltérően az üresjárat elsősorban mechanikai támasztást és szabályozott gördülési érintkezést biztosít. A több görgőt általában feszítőkerék-készletként helyezik el, ami lehetővé teszi, hogy a heveder megfelelő profilt tartson fenn az anyag szállítása közben.
A szállítószalag kialakításától függően a szállító futógörgők standard vályús futógörgőként, lapos elrendezésként, ütésorientált kialakításként, önbeálló konfigurációként vagy V-alakú megoldásként konfigurálhatók. A helyes konfiguráció a szalag szélességétől, az anyagjellemzőktől, a szállítószalag sebességétől, a rakodási feltételektől és a telepítési követelményektől függ.
A gyártók és rendszerintegrátorok számára ezért a megfelelő hordozó görgő kiválasztása nem csupán alkatrészvásárlási döntés. Közvetlenül befolyásolja a szállítószalag stabilitását, a szalagkövetést, az energiafogyasztást, a karbantartási gyakoriságot és az élettartamot.
Hogyan működik a hordozó görgő?
Működés közben a szállítószalag egy sor forgó görgőn mozog. Amikor az ömlesztett anyag a szalagra kerül, súlya a szalagon keresztül a feszítőgörgőre, majd a szállítókeretre kerül.
Egy jól megtervezett hordozó elrendezés több funkciót is ellát egyszerre:
- Támogatja az üres szállítószalag súlyát.
- Támogatja a szállított anyagterhelést.
- Segít fenntartani a tervezett övprofilt.
- Csökkenti az öv megereszkedését a támasztópontok között.
- Korlátozza a gördülési ellenállást a szállítás során.
- Segít fenntartani a zökkenőmentes anyagszállítást.
- Csökkenti a szállítószalag felesleges igénybevételét.
Egy tipikus vályús szállítószalagban több görgőt szögben helyeznek el, hogy vályút képezzenek. Ez a konfiguráció növeli a heveder ömlesztett anyagok visszatartási képességét, és javíthatja a szállítóképességet anélkül, hogy túlzott szalagszélességre lenne szükség.
Mik a kulcsfontosságú összetevők?
A szállítószalag feszítőgörgőjének megbízhatósága több alkatrész kölcsönhatásától függ, nem pedig egyedül a görgőhéjon. Egy tipikus hordozó futómű-szerelvény tartalmazhat tengelyt, csapágyakat, tömítéseket, végsapkákat, csapágyüléseket, görgős csövet és megfelelő kenést.
| Összetevő | Elsődleges funkció | Miért számít |
|---|---|---|
| Görgős cső | Biztosítja az öv forgó támasztófelületét | Befolyásolja a futás simaságát, a tartósságot és a szíjérintkezést |
| Tengely | Szerkezeti támogatást nyújt a forgó szerelvényhez | Ki kell bírnia az üzemi terhelést túlzott deformáció nélkül |
| Hordozó | Lehetővé teszi, hogy a görgő szabályozott ellenállással forogjon | Közvetlenül befolyásolja a forgás minőségét és élettartamát |
| Pecsét | Megakadályozza a szennyeződések bejutását a csapágy területére | Fontos poros, nedves és igényes környezetben |
| Végzáró sapka | Támogatja és védi a belső alkatrészeket | Hozzájárul az összeszerelés integritásához és a tömítési teljesítményhez |
| Kenés | Csökkenti a belső súrlódást és kopást | Támogatja a gördülékenyebb működést és a csapágyak tartósságát |
Emiatt a minőségellenőrzésnek ki kell terjednie a nyersanyagokra, a csapágyakra, a tömítésekre, a gyártási pontosságra, az összeszerelési folyamatokra és a végső ellenőrzésre, nem csak a görgő külső megjelenésére.
Milyen előnyökkel jár?
1. Jobb övtámasz
A folyamatos támogatás csökkenti a szalag túlzott megereszkedését, és segít megőrizni a szállítófelület stabilitását. Ez különösen fontos, ha a szállítószalag nehéz vagy folyamatosan rakott ömlesztett anyagokat kezel.
2. Csökkentett övkopás
Az anyagterhelés egyenletes elosztása segít csökkenteni a heveder helyi igénybevételét. A görgő megfelelő forgatása minimálisra csökkentheti a szíj és a tartórendszer közötti szükségtelen súrlódást.
3. Simább anyagkezelés
Az üresjárat stabil forgása lehetővé teszi, hogy a szalag egyenletesen haladjon a szállítószalag útvonalán. Ez hozzájárulhat a gördülékenyebb anyagáramláshoz és csökkentheti a működési zavarokat.
4. Hosszabb szállítószalag élettartam
A szíj megfelelő megtámasztásával és a gördülési ellenállás szabályozásával csökkenthető a szükségtelen mechanikai igénybevétel. Idővel ez hozzájárulhat a szíj hosszabb élettartamához és alacsonyabb csereköltségekhez.
5. Alacsonyabb karbantartási követelmények
A megbízható csapágyak, a hatékony tömítés, a pontos gyártás és a megfelelő anyagok csökkenthetik az idő előtti üresjárat-cserék és a nem tervezett szállítószalag-leállások gyakoriságát.
Milyen típusú hordható üresjáratok állnak rendelkezésre?
Nincs egyetlen futómű-konfiguráció, amely minden szállítószalaghoz megfelelne. A különböző szállítószalag-elrendezések és anyagmozgatási feltételek eltérő támogatási elrendezést igényelnek.
- Szabványos üregek:Általában az ömlesztett anyagokat szállító szalagos szállítószalagok terhelt oldalán használják vályúprofil kialakítására.
- Lapos üresjáratok:Alkalmas olyan alkalmazásokhoz, ahol lapos szalagprofilra van szükség.
- Becsapódási alapjáratok:Olyan területekre tervezték, ahol az anyag ráesik az övre, és további ütéselnyelésre van szükség.
- Önbeálló alapjáratok:A szalagkövetés szabályozására és a szalagvándorlás csökkentésére szolgál.
- V-alakú szabadonfutó:Különleges szállítószalag-konfigurációkhoz használják, ahol a V-alakú tartóelrendezés előnyös.
A szállítószalag-rendszer tervezésekor vagy korszerűsítésekor a görgő típusát a hevederrel, a tárcsával, a konzollal, a rakodási ponttal és a szállítószalag teljes szerkezetével együtt kell kiválasztani, nem pedig elszigetelt alkatrészként kezelni.
Hogyan válasszuk ki a megfelelő görgőt?
A megfelelő görgő kiválasztásához többre van szükség, mint a katalógus cikkszámának megfeleltetésére. A mérnököknek és a beszerzési csapatoknak értékelniük kell a teljes működési környezetet.
- Az öv szélességének meghatározása:A szélesebb hevederekhez általában nagyobb és megfelelően konfigurált támasztórendszerek szükségesek.
- Ellenőrizze a szíj sebességét:A nagyobb sebesség nagyobb követelményeket támaszt a forgási stabilitás, az egyensúly, a csapágyak és a tömítés tekintetében.
- A szállítóképesség értékelése:A hengerelrendezésnek el kell viselnie a heveder súlyát és a maximális anyagterhelést.
- Vegye figyelembe az anyag jellemzőit:A koptató, poros, nedves, ragadós vagy korrozív anyagok speciális tömítést és anyagválasztást igényelhetnek.
- Tekintse át a telepítési feltételeket:A hőmérséklet, a páratartalom, a por, a kültéri telepítés és a tisztítási körülmények befolyásolhatják a henger kiválasztását.
- Méretkompatibilitás megerősítése:A tengely méreteinek, a görgő átmérőjének, a keret konfigurációjának és a rögzítési méreteknek meg kell egyeznie a szállítószalaggal.
Például a közzétett hordágy teljesítményadatok körülbelül 500 mm és 2400 mm közötti szalagszélességre vonatkozhatnak, a szállítóképesség pedig a heveder szélességétől és sebességétől függően változik. Ez azt mutatja, hogy miért kell a működési paramétereket megerősíteni a specifikáció véglegesítése előtt.
Mely technikai tényezők befolyásolják a teljesítményt?
A pontosság az egyik legfontosabb szempont az ipari szállítóhengerek értékelésekor. A túlzott sugárirányú kifutás növelheti a vibrációt és az ellenállást, míg a rossz csapágy- vagy tömítési teljesítmény lerövidítheti az élettartamot.
| Teljesítménytényező | Potenciális hatás | Ajánlott fókusz |
|---|---|---|
| Radiális kifutás | Befolyásolhatja a vibrációt és a szíjfutás stabilitását | Tartsa be a megfelelő gyártási pontosságot |
| Csapágy minőség | Befolyásolja a forgási ellenállást és a tartósságot | Az üzemi feltételeknek megfelelő csapágyakat használjon |
| Tömítési teljesítmény | Segít megvédeni a belső alkatrészeket a szennyeződésektől | Illessze a tömítéseket a porhoz, nedvességhez és környezeti hatásokhoz |
| Görgős felület | Befolyásolja az öv érintkezését és a menetellenállást | Tartsa a felületet sima és megfelelően kidolgozott |
| Tengelyerő | Meghatározza az axiális és üzemi terhelésekkel szembeni ellenállást | Válassza ki a méreteket a tényleges terhelésnek megfelelően |
| Kenés | Befolyásolja a csapágy súrlódását és kopását | Használjon megfelelő zsírt és hatékony belső védelmet |
A rendelkezésre álló műszaki információk szerint a Xin Aneng görgői speciális csapágyakat, lítium alapú zsírt, valamint belső és külső tömítést használnak. A termék normál üzemi körülmények között legfeljebb 30 000 órára vonatkozik, bár a tényleges élettartam a terheléstől, sebességtől, környezettől, karbantartástól, telepítéstől és egyéb működési tényezőktől függ.
Hogyan lehet meghosszabbítani a futószalag élettartamát?
Még egy jól megmunkált futómű is megfelelő telepítést és karbantartást igényel. A megelőző karbantartási program segíthet azonosítani a problémákat, mielőtt azok szalag- vagy szállítószalag-meghibásodásokká válnának.
- Rendszeresen ellenőrizze a görgők szokatlan zaját vagy vibrációját.
- Ellenőrizze, hogy vannak-e beragadás vagy nagy ellenállású forgás jelei.
- Vizsgálja meg a tömítéseket látható sérülések vagy szennyeződések szempontjából.
- Kövesse nyomon a szalagkövetést és vizsgálja meg a tartós szíj eltérést.
- Távolítsa el a görgőegység körül felgyülemlett anyagot.
- Ellenőrizze a rögzítőkereteket és tengelyeket, hogy nincsenek-e laza vagy deformálódott.
- Azonnal cserélje ki a sérült görgőket, hogy elkerülje a másodlagos szíjkárosodást.
- Vezessen karbantartási feljegyzéseket az ismétlődő meghibásodási minták azonosításához.
A rutinellenőrzés különösen fontos a bányászatban, az aggregátumokban, a kikötőkben, az energiatermelésben, a cementgyártásban, a kohászatban és más ömlesztett anyagok kezelésében, ahol a szállítószalagok hosszú ideig működhetnek jelentős terhelés mellett.
Gyakran Ismételt Kérdések
Mi a fő célja a hordozó görgőnek?
A fő cél a szállítószalag terhelt oldalának és a szállított anyagnak a megtámasztása. Segít megőrizni a heveder alakját, csökkenti a megereszkedést, szabályozza a gördülési ellenállást és elősegíti a stabil anyagmozgatást.
Mi a különbség a szállító és a visszatérő futómű között?
Egy szállító feszítőgörgő támasztja meg a heveder megrakott szállító oldalát, míg a visszatérő feszítőgörgő az üres visszatérő oldalt, amikor a heveder visszafelé halad a szállítószalag rakodási területe felé.
Miben különbözik a szállító futómű az ütközéstől?
A szabványos szállító görgő elsősorban a szalagot és az anyagot támasztja meg a szállítás során. Az ütközési feszítőgörgőt általában olyan terhelési zónákban helyezik el, ahol a leeső anyag nagyobb ütközési erőket hoz létre, és további övvédelemre van szükség.
Mennyi ideig bírja a szállító görgő?
Az élettartam függ a terheléstől, a sebességtől, az anyagtól, a környezettől, a telepítéstől, a karbantartástól, a csapágy minőségétől és a tömítéstől. A Xin Aneng legfeljebb 30 000 órát ír elő normál munkakörülmények között, de a tényleges teljesítményt az adott alkalmazásnak megfelelően kell értékelni.
Milyen információkat kell megadniuk a vásárlóknak rendeléskor?
A vásárlóknak általában meg kell adniuk a hevederszélességet, a szalag sebességét, a szállítóképességet, az anyagjellemzőket, a szállítószalag elrendezését, a görgő átmérőjét, a tengely méreteit, a telepítési környezetet és az alkalmazandó műszaki vagy méretre vonatkozó követelményeket. A teljes körű információ megadása segít a gyártónak megfelelő konfigurációt ajánlani.
Következtetés
A hordozó görgő viszonylag kis alkatrész lehet egy komplett szállítószalag-rendszeren belül, de jelentős hatása van a szalagtámaszra, az anyagmozgatás stabilitására, a kopásra, a karbantartásra és az általános működési hatékonyságra. A görgős szerkezet, a csapágyak, a tömítések, a kenés, a méretpontosság és az alkalmazás-specifikus kialakítás megfelelő kombinációja segíthet a szállítószalagok kezelőinek megbízhatóbb, hosszú távú teljesítmény elérésében.
A megbízható szállítószalag alkatrészeket igénylő projekteknél a Xin Aneng Carrying Idler Roller megoldása lehetőséget kínál az ömlesztett anyagok igényes szállítására. Ha egy új szállítószalag görgőit választja, a meglévő görgőket cseréli, vagy személyre szabott szállítórendszert fejleszt,lépjen kapcsolatba velünkszalagszélességével, sebességével, kapacitásával és működési feltételeivel, hogy megvitassák a projektje számára megfelelő megoldást.
