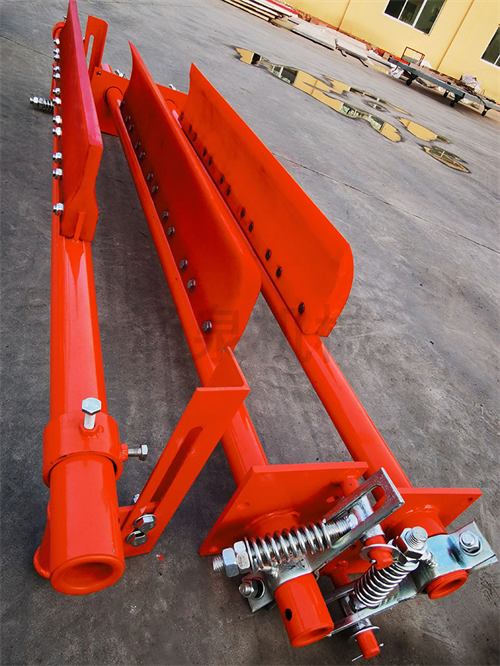

Az övszalagos ellensúlyú ellensúlyú kettős sávos tisztító egy új típusú tisztítószer, amelynek tulajdonságai stabil teljesítmény, jó tisztítási hatás, valamint könnyű szétszerelés és összeszerelés jellemzői.
A szállítószalagos tisztítószer rögzített szíjtárcsa -blokkot, huzalkötél, csatlakozó rúd, gumi kaparó szerelvény, ellensúly, osztott tolócsapágy, fémkaparó szerelvény és más alkatrészek, és az alábbiakban röviden bemutatjuk az egyes alkatrészek és annak funkcióját.
1. szállítószalag
A szállítószalag a szállítószalag fontos része, a szállítószalag költsége a szállítószalagban a teljes berendezés költségeinek 30% ~ 50% -át teszi ki, és egyes specifikus munkakörülményekhez a szállítószalagnak a kopásállóság, a hőállóság, az égésgátló, az olajállóság és az ózon ellenállás jellemzői vannak. A szállítószalag üzemeltetése során a szállítószalag terhelése rendkívül összetett, és a görgőn és a hengeren keresztüli hajlító feszültségnek van kitéve a hosszanti szakító feszültség mellett. A legtöbb övkárosodás a munkafelület és az élek kopásának, a nagy, éles anyagok hatása által okozott hámozásnak, a bontásnak, a szakadásnak és a hámozásnak nyilvánul meg. A tisztító kialakításakor ki kell választani a megfelelő tisztítóblokk anyagot, hogy elkerülje a szállítószalag károsodását a lehető legnagyobb mértékben. A szállítószalagokat nem írják le részletesen részüknek.
2.
A roller csoport az övszállító szerek fontos alkotóeleme, és a szállítószalagban játszott szerepe szerint a henger két kategóriába sorolható: a sebességváltóhenger és a fordított henger. A meghajtó dob funkciója a hajtás által biztosított nyomaték átvitele a szállítószalagra.
A fordított görgős egyszerűsítés magában foglalja a szállítószalag irányát a szállítószalag végén, az átviteli szíjtárcsa csomagolási szögének növelésének útmutatása és a feszítő eszköz irányítása. A tisztító kialakításában ez a nagy teherbírású övszállító szerek fejhajtóhengeréhez van, és a tekercs mérete meghatározza a szállítószalag szélességét és a tisztító szélességét, amelynek bizonyos irányítása van a tisztító kialakításában. A dobot nem írják le részletesen tisztább részként.
3. Rögzített szíjtárcsa -blokk
A rögzített szíjtárcsa -csoport három szíjtárcsaból áll, az első a megfordítás szerepét játssza, a második és a harmadik szíjtárcsák a távolság beállításának szerepét játsszák úgy, hogy az ellensúly ésszerű helyzetbe kerüljön.
4. Huzalkötél
A huzalkötél fontos elem, amely összeköti az ellensúlyt és az összekötő rudat.
5. összekötő rúd
Az összekötő rúd egy fontos elem, amely összeköti a huzalkötőt, a gumi kaparót és a fémkaparót, amely szerepet játszik a felső és az alsó részek összekapcsolásában.
6. gumi kaparó szerelvény
A gumi kaparó szerelvény négy ugyanazon specifikációból álló gumi kaparót tartalmaz, egy gumi kaparó tengelyt, a kaparó ülést, a kaparó ülés rögzítőcsavarját és a kaparó tengelyét, a gumi kaparó rögzítőcsavarját és a kaparó ülését, a gumi kaparó bordáját és a gumi kaparó fej anyját. A gumi kaparó szerelvény a teljes tisztító kritikus eleme.
7. ellensúly
A gumi kaparó nyomóerejét két ellensúly -készlet biztosítja, amelyek mindegyike négy darab öntöttvasból áll, tíz kg -os tömegből és két öntöttvas darabból, egyetlen öt kg súlyú.
8. osztott csúszócsapágy
A megosztott csúszócsapágyat könnyebben telepíthető, mint a gördülőcsapágy, amely kényelmet nyújt a tisztító szerelési folyamatához, és nagy erőt hordoz, és munkaralagja gyakran nem mozog nagy szögben, és kényelmesebb a kenőanyag kitöltése.
9. fémkaparó szerelvény
A fémkaparó-szerelvény egy M13-ból készült kopásálló acélból, fémkaparó tartóból, fémkaparó tengelyből, kompressziós rúdból, kompressziós rugóból, kompressziós rugó tengelyből, rögzítőcsavarból áll a kaparó üléshez és a kaparó tengelyéhez, valamint egy beállított csavarhoz a kompressziós rudat és a fémkaparó tengelyét.
