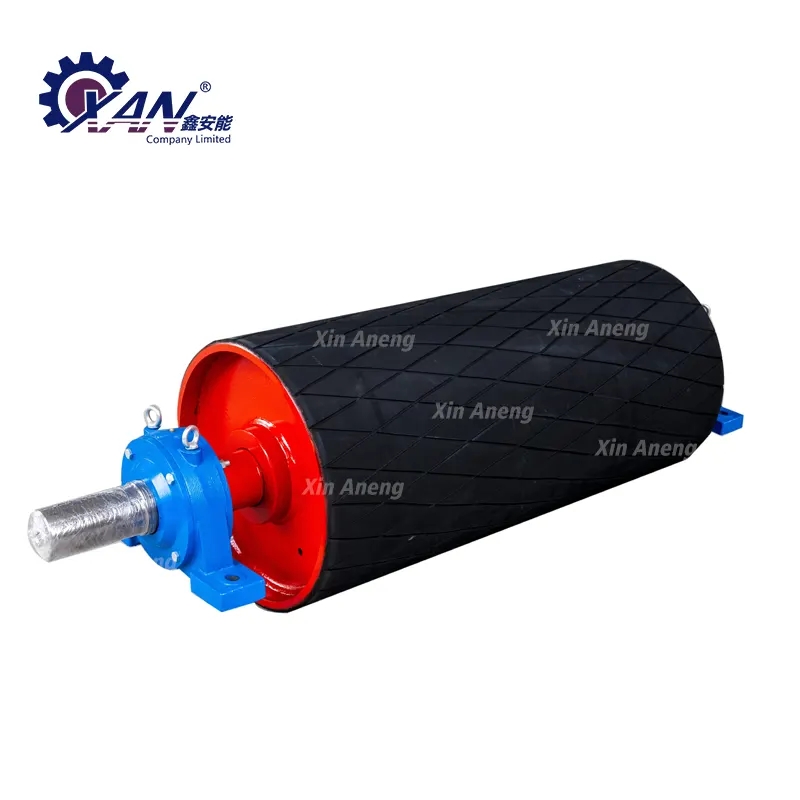

Meghajtó szíjtárcsa

A Xin Aneng hajtótárcsa feldolgozási és gyártási technológiája és anyagai

1. A hengert szén-dioxid-gázos védőhegesztéssel és merülőíves hegesztéssel hegesztik, és az egész testet kemencében izzítják a feszültség megszüntetése érdekében. Fúrja ki a belső furatot, hogy biztosítsa a kerékház és a tengely közötti kapcsolatot.

2. A Xin Aneng hajtószíjtárcsa tengelye kiváló minőségű 45-ös acélból készül, amelyet durva esztergálással és ultrahangos hibateszttel végeznek, majd kioltják és temperálják, majd finoman esztergálják és köszörülik.

3. A dob minőségének biztosítása érdekében az összes dobot teljes körűen ellenőrizni kell, és a dob minden hegesztésének minőségét az UT-nak ellenőriznie és archiválnia kell. Az alsó hegesztési varratokat színezéssel ellenőrizni kell. Ha hibák vannak, akkor azokat időben széníves marással kell eltávolítani, majd újra hegeszteni.

4. A zökkenőmentes működés érdekében a dobot egy statikus egyensúlyi tesztállványon is átvitték, és a statikus egyensúlyi vizsgálatokat is elvégezték a szabványos követelmények szigorú betartásával. A statikus egyensúlyi kísérletet a G40 szintnek megfelelően végezzük.

5. Cégünk ultrahangos hibaérzékelőket használ a Xin Aneng hajtószíjtárcsa hibaészlésére.

Csigák öntőgumi

1. Az összes meghajtó szíjtárcsa felülete prizmaszerű öntött gumiból készül. A felületi gumiréteget vulkanizált gumiborítás képezi. A felületi gumiréteg vastagsága nem kevesebb, mint 14 mm, és a felületi gumiréteg keménysége nem kevesebb, mint Shore 70 fok.

2. A hajtógörgő felülete sima és nincs ragasztóval borítva.

3. A ragasztóréteg garantáltan mentes az olyan hibáktól, mint a leválás és a hólyagosodás. A felső ragasztó és az alsó ragasztó fizikai és mechanikai tulajdonságai megfelelnek a GB10595-2017 vonatkozó előírásainak.

A dob összeszerelése után a külső kör sugárirányú kifutási tűrésének meg kell felelnie az alábbi táblázat követelményeinek.

Mértékegység: mm

A szíjtárcsa csapágyai FAG vagy SKF csapágyak.

A dob fő műszaki paraméterei - A dob külső körének radiális lefutása

Farokhajlító szíjtárcsa

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Meghajtó szíjtárcsa

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Meghajtó szíjtárcsa specifikációja

Üzemünk:

Cégünk átfogó minőségbiztosítási rendszerrel rendelkezik. A gyártás megkezdése előtt átfogó minőségbiztosítási tervet nyújtunk be ehhez a projekthez. Ez a terv tartalmazza a minőségbiztosítási eljárásokat, szervezési módszereket, az érintett személyzet képesítését, valamint a projekt minőségét befolyásoló összes tevékenység ellenőrzését, mint például a tervezés, a beszerzés, a gyártás, a szállítás, a telepítés, az üzembe helyezés és a karbantartás. A minőségbiztosítási tevékenységekért felelős munkatársaink vannak.

Minőségbiztosítási tervünk elsősorban a következő pontokat határozza meg:

1.A berendezések ellenőrzése és ellenőrzése;

2.A vásárolt berendezések vagy anyagok ellenőrzése;

3. Anyagellenőrzés;

4.Speciális folyamatok irányítása;

5.Helyszíni építésfelügyelet;

6. Minőségi tanúpontok és menetrendek.
